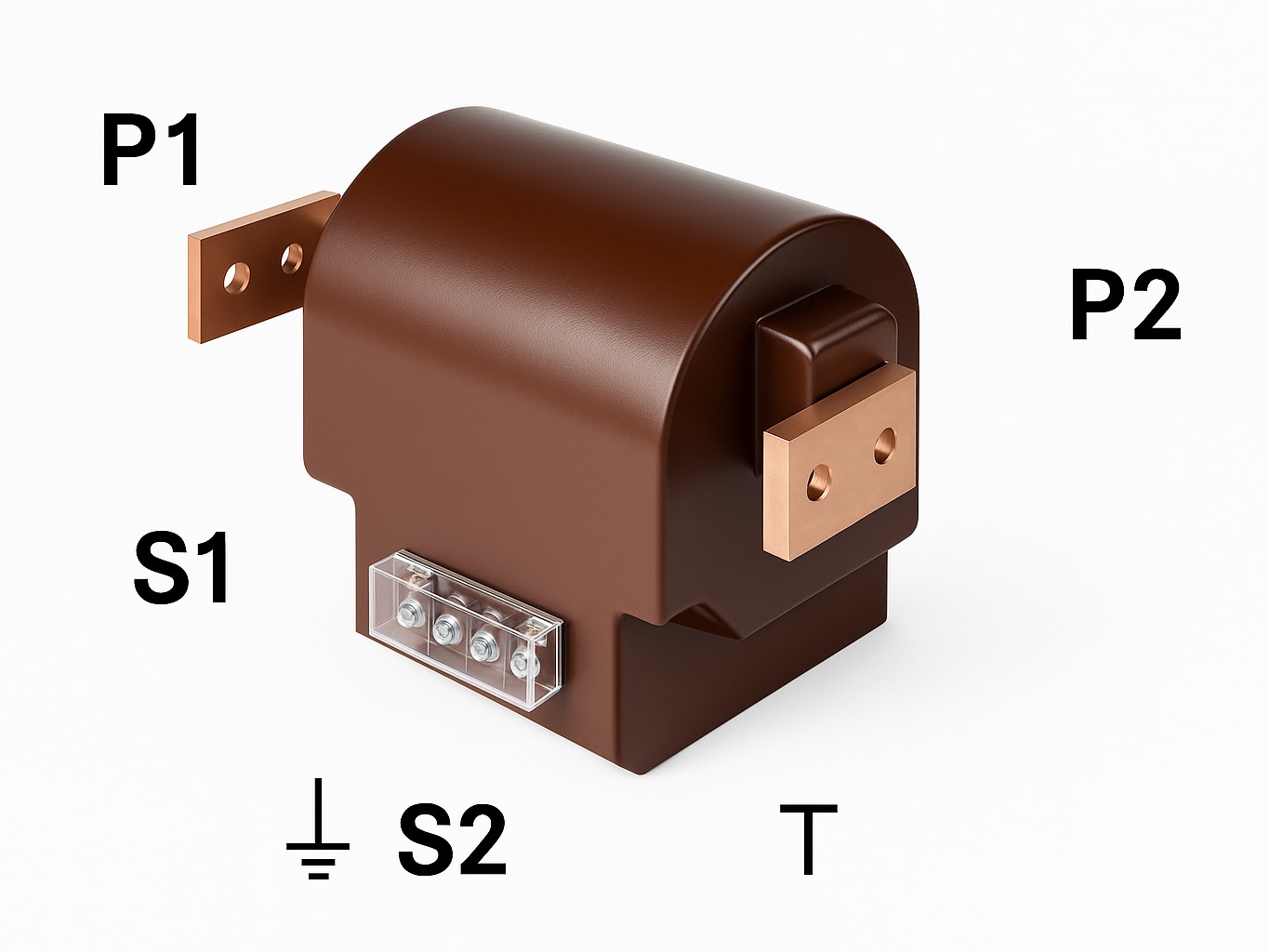

Strāvas transformators ir viens no galvenajiem elektroenerģijas mērīšanas un aizsardzības elementiem jebkurā augstsprieguma elektrotīklā. Tas nodrošina iespēju droši mērīt lielas strāvas, pārveidojot tās proporcionāli mazākās un standartizētās vērtībās (1 A vai 5 A), kas piemērotas mērīšanas ierīcēm un aizsardzības relejiem.
Darbības princips
Strāvas transformators darbojas pēc elektromagnētiskās indukcijas principa. Tā primārais tinums tiek pieslēgts pie ķēdes, kurā plūst mērāma strāva, savukārt sekundārais tinums ir savienots ar mērīšanas vai aizsardzības ierīcēm.
Šādā veidā transformatori nodrošina:
- galvanisko izolāciju starp augstsprieguma ķēdi un mērīšanas sistēmu;
- strāvas samazināšanu līdz drošai vērtībai;
- aizsardzību pret pārspriegumiem un pārslogojumiem.
Strāvas transformatoru pielietojums
Strāvas transformatori tiek plaši izmantoti:
- elektroenerģijas mērīšanas sistēmās – precīzai patērētās enerģijas uzskaitei;
- aizsardzības releju shēmās – tīkla atslēgšanai īssavienojuma gadījumā;
- automatizācijas un signalizācijas sistēmās;
- apakšstacijās un elektrostacijās – tīkla kontroles un drošas ekspluatācijas nodrošināšanai.
Šo ierīču izmantošana ir būtiska gan industriālajās, gan sadzīves elektroinstalācijās, kur nepieciešama uzticama un precīza strāvas uzraudzība.
Strāvas transformatoru tipi
Atkarībā no pielietojuma un konstrukcijas izšķir:
- Iekštelpu tipa – paredzēti sadales skapjiem un iekštelpām;
- Āra tipa – izmanto apakšstacijās un ārējās sadales iekārtās;
- Atvienojamie (plaisas tipa) – ļauj uzstādīt bez ķēdes pārtraukuma;
- Iegremdējamie vai iebūvētie – kompaktiem sadales moduļiem un mērīšanas blokiem.
Tehniskie parametri
Galvenie strāvas transformatoru parametri:
- nominālā primārā strāva (no 5 līdz 3000 A un vairāk);
- sekundārā strāva (1 A vai 5 A);
- precizitātes klase (0.2, 0.5, 1.0 u.c.);
- nominālā jauda (VA);
- izolācijas klase un darba spriegums.
Pareiza parametru izvēle atkarīga no tīkla sprieguma, slodzes un mērīšanas precizitātes prasībām, nodrošinot precīzus mērījumus un drošu darbību.
Uzstādīšana un pārbaude
SIA UNIVERSELECTRIC piedāvā profesionālu strāvas transformatoru uzstādīšanu, pieslēgšanu un pārbaudi visā Latvijā. Visi darbi tiek veikti saskaņā ar spēkā esošajiem normatīviem un Latvenergo tehniskajām prasībām.
Mūsu speciālisti veic:
- transformatoru montāžu pēc projekta un tīkla parametriem;
- sekundāro ķēžu pieslēgšanu mērīšanas un aizsardzības sistēmām;
- izolācijas pretestības un transformācijas koeficienta pārbaudi;
- testēšanu ar sertificētām mēriekārtām.
Plašāku informāciju par mūsu darbu klāstu skatiet sadaļā Transformatoru uzstādīšana.
Diagnostika un apkope
Lai nodrošinātu ilgstošu un drošu ekspluatāciju, tiek veikta regulāra strāvas transformatoru diagnostika un apkope:
- izolācijas novecošanas pārbaude;
- termogrāfiskie mērījumi;
- transformācijas precizitātes testi;
- sekundāro ķēžu verifikācija.
Savlaicīga diagnostika palīdz novērst bojājumus un izvairīties no dārgiem elektroapgādes pārtraukumiem.
Uzticams partneris Latvijā
Mūsu uzņēmums nodrošina pilnu strāvas transformatoru uzstādīšanas, pārbaudes un diagnostikas pakalpojumu klāstu visā Latvijā.
Mēs garantējam augstu kvalitāti, precizitāti un drošību katrā posmā – no projektēšanas līdz nodošanai ekspluatācijā.
Lai saņemtu profesionālu konsultāciju vai individuālu piedāvājumu, zvaniet +371 27706100.
