Zemējuma kontūrs ir vairāki atsevišķi zemējumi, kas ar metāla sloksni savienoti vienā kontūrā, ko novieto apkārt būves pamatiem. Ar zemējuma kontūru aprīko privātmājas, rūpniecības ēkas un būves anormāli augsta sprieguma un bīstamu klejojošo strāvu novadīšanai zemē.
Zemējuma kontūrs izpilda šādas funkcijas:
- aizsargā elektroiekārtas no sprieguma svārstībām tīklā;
- rada minimālu strāvas izplatīšanās pretestības līmeni;
- aizsargā cilvēku pret elektriskās strāvas triecienu;
- izmanto zibensaizsardzības sistēmā.
Zemējuma kontūra konstrukcija var būt divu veidu — ārējā vai iekšējā. Katram veidam ir savas īpatnības un prasības.
Iekšējais zemējuma kontūrs

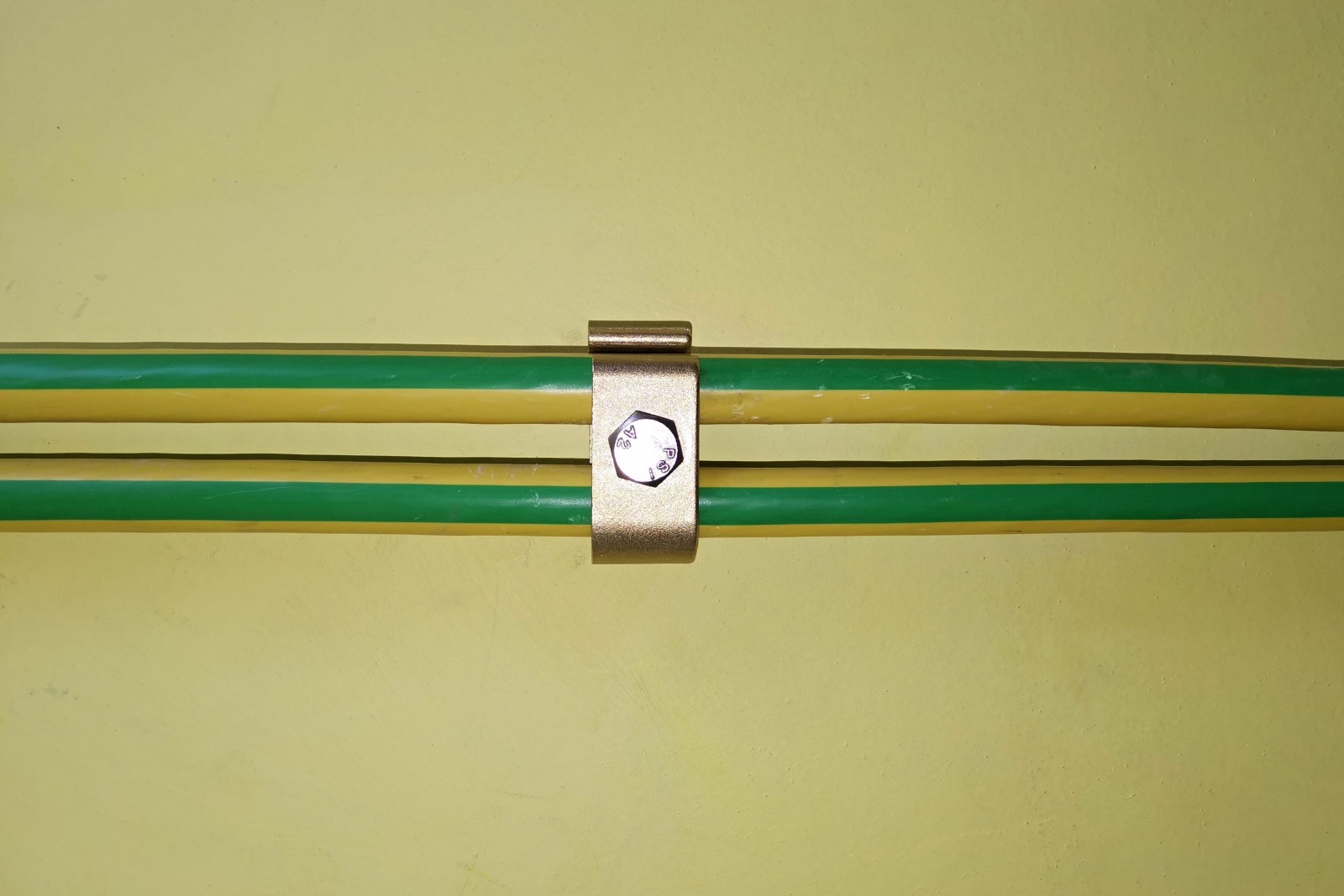

Iekšējā zemējuma kontūra montāžu veic, izmantojot zemējuma plakandzelzi vai vara vadus ar dzeltenzaļas krāsas izolāciju. Dažreiz iekšējā kontūra vietā izmanto zemējuma vairogu, kurā uzstādīta zemējuma kopne ar izolatoru. Iekārtu, kas jāaprīko ar aizsardzības zemējumu, savieno ar zemējuma kontūru, izmantojot zemējošus strāvas vadītājus. Zemējuma sloksnes novieto uz sienām, griestiem vertikālā vai horizontālā stāvoklī.
Ārējais zemējuma kontūrs
Ārējo zemējuma kontūru montē ēkas ārpusē, un tas sastāv no zemētāja un zemējošā strāvas vadītāja, kas savieno zemējošo elektrodu ar elektroiekārtu vai aprīkojumu. Ārējā kontūra daļu savienojumam jābūt izpildītam ar eksotermisko metināšanu, kniedēšanu, spailēm vai skrūvju savienotājiem.
Ārējais zemējuma kontūrs sastāv no vairākiem savā starpā atdalītiem horizontāliem un vertikāliem zemētājiem. Zemējošos elektrodus montē gruntī, un tie izpilda elektriskā lādiņa izkliedēšanas funkciju. Jo lielāks ir zemētāja un grunts elektriskā kontakta laukums, jo efektīvāk tas novada avārijas strāvu zemē.
SIA «UNIVERSELECTRIC» sniedz efektīva iekšējā un ārējā zemējuma izveidošanas pakalpojumus. Mūsu eksperti var veikt aprēķinus, izstrādāt projektu un veikt kontūra uzstādīšanu jūsu objektā. Sazinieties ar mums pa tālruni +371 27706100.
